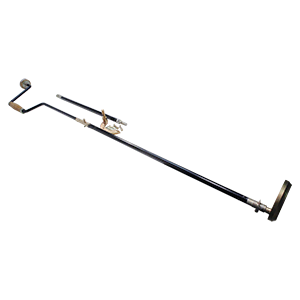

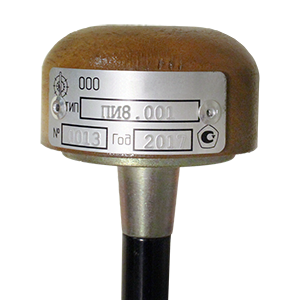

Бур кольцевой ПИ-8 служит для ручного бурения скважин во льду с одновременным получением центрального керна-образца.
ПИ-8 изготавливается в соответствии с требованиями ТУ 52-17-305-71.
Режущая часть бура, выполненная в виде кольца, несет на себе резец, штангу и коловорот. Поперечное сечение кольца имеет клинообразный профиль с острой нижней кромкой, представляющей собой кольцевой нож. Кольцо имеет сплошной вырез шириной 25-30 мм, на торцевой стороне одного из концов которого укреплен зубчатый резец с 6-ю острозаточенными зубьями. Конструкция бура обеспечивает устойчивое положение резца при бурении. Крепление резца осуществляется посредством двух стопорных винтов.
Вырез в кольце сделан под углом 40°, что обеспечивает наклонное положение резца и отвод стружки при бурении.
Кольцо посредством штанги жестко соединено с коловоротом. При вращении которого, кольцо с резцом и штангой вращается по периметру скважины по кольцевой канавке, которую прорезает резец. Скапливающаяся на верхней площадке стружка удаляется поднятием бура со скважины. Устойчивое положение кольца при вращении обеспечивается острым торцевым ножом, свободно врезающимся в лед.
Диаметр высверливаемого отверстия соответствует диаметру кольца.
Технические характеристики:
|
Диаметр кольца, мм
|
Ширина резца, мм
|
Диаметр штанги, мм
|
Длина штанги, мм
|
Общая длина бура с удлиненной штангой, мм
|
Масса бура с удлиненной штангой, мм
|
Масса бура без удлиненной штанги, кг
|
|
120
|
22
|
16
|
855
|
2455
|
3,4
|
2,3
|
|
180
|
3,7
|
2,6
|
|
220
|
4,1
|
3,0
|
|
310
|
24
|
5,1
|
4,0
|
Пример записи условного обозначения при заказе:
Бур кольцевой ПИ-8.
