Щуп донный ГР-69 предназначен для взятия проб донных отложений в реках, озерах и водохранилищах. Подходит для работ с илистым, песчаным, гравелистым или мелкогалечным дном. Применяется в лабораторных исследованиях, гидрологии и при экологическом мониторинге. По своим характеристикам относится к гидрометрическим дночерпателям.
Описание донного щупа ГР-69

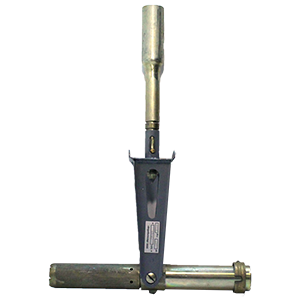

Прибор состоит из заборного стакана, навинченного на конец противовеса. Противовес с помощью цапф соединяется со станиной.
Перед опусканием прибора для отбора пробы, стакан с противовесом установить заборным отверстием вниз (противовес находится над стаканом) и зафиксировать в этом положении с помощью поршня с фиксирующим кольцом (крайнее нижнее положение). При этом фиксирующее кольцо надеть своими пазами на упорные сухари, удержав стакан с противовесом от переворачивания. В таком положении, свободно висящем на ползуне, прибор опустить на дно. В момент касания дна корпус ползуна входит в отверстие верхней части противовеса, удерживая прибор от переворачивания во время вдавливания стакана в грунт, когда при передвижении фиксирующего кольца вверх пазы выходят из зацепления с упорными сухарями. Стакан вдавливается в грунт под воздействием давления, прилагаемого на штангу. Так как ползун свободно передвигается в наружной направляющей втулке и упирается в верхний конец противовеса, цапфы не испытывают давления при вдавливании стакана в грунт. При врезании стакана в дно, давление грунта передвигает поршень вверх. Вода, находящаяся в стакане, выходит через отверстия в верхней части стакана. При извлечении стакана из грунта дна поршень удерживается от обратного перемещения собачкой. Благодаря тому, что поршень удерживается в определенном положении и имеет уплотняющую манжету, проба грунта под воздействием противодавления удерживается в стакане в момент извлечения ее из грунта. При поднятии стакана из грунта ползун штанги выходит из отверстия в верхней части противовеса и освобождает его для переворачивания. Как только нижний срез стакана выходит из грунта, стакан под тяжестью противовеса переворачивается заборным отверстием вверх и в таком положении поднимается на поверхность.
Извлечение пробы грунта из стакана проводится с помощью поршня, передвигая его фиксирующим кольцом в крайнее нижнее положение. Для свободного передвижения поршня собачка выводится из зацепления со штоком поршня, поднимая ее пальцем или же располагая стакан с противовесом заборным отверстием вверх.
Технические характеристики ГР-69
|
Параметры
|
Значения
|
|
Глубина взятия пробы при скорости водного потока – до 2 м/с, м, не более
|
6,0
|
|
Габаритные размеры щупа донного, мм, не более:
– длина рабочей части заборного стакана, мм
– диаметр заборного стакана, мм
|
693х85х84
140
44
|
|
Габаритные размеры укладочного ящика, мм
|
437х243х132
|
|
Масса, кг, не более
|
4,5
|

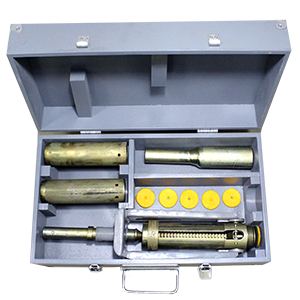

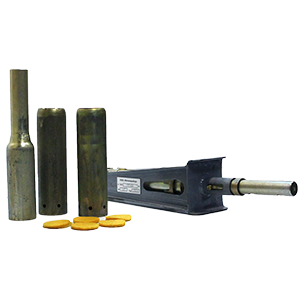

Комплект поставки щупа ГР-69:
- Щуп донный ГР-69, 1 шт.
- Стакан, 2 шт.
- Манжета войлочная, 5 шт. (из них 4 запасные).
- Манжета резиновая, 1 шт.
- Насадка,1 шт.
- Ящик укладочный,1 шт.
- Руководство по эксплуатации, 1 экз.
