Главная / Каталог / Гидрология / Микровертушки / ИСП-1М

ИСП-1М измеритель-регистратор скорости потока

Цена от 97200 руб.
подробнее о цене …


ИСП-1М измеритель-регистратор скорости потокаИзмеритель скорости потока «ИСП 1М» предназначается для измерения скорости водного потока осредненной во времени в открытых руслах.


Измеритель состоит из преобразователя сигналов вертушки ПСВ-1 и гидрометрической вертушки со сменными лопастными винтами:

- диаметром 70 мм с геометрическим шагом 110 м;

- диаметром1 20 мм с геометрическим шагом 180 мм.

Гидрометрическая вертушка используется как датчик, преобразующий скорость набегающего водного потока в частоту импульсов выходного электрического сигнала вертушки.


Технические характеристики

Характеристики

Значения

Диапазон измерения скорости водного потока, м/сек

с лопастным винтом вертушки диаметром120 мм

от 0,03 до 5,0

с лопастным винтом вертушки диаметром70 мм

от 0,06 до 5,0

Диапазон счета количества оборотов лопастного винта вертушки, об

от 1 до 9999

Соотношение между частотой вращения лопастного винта и частотой выходных сигналов вертушки

1:1

Время измерения скорости водного потока не менее, с

60

Форма отсчета показаний

цифровая десятичная

Вертушка предназначена для эксплуатации в воде при условиях

температура воды, ˚С

от 1 до 30

минерализация потока, г/м3

от 0 до 1000

мутность потока, г/м3

от 0 до 10000

Рабочие условия эксплуатации

температура окружающего воздуха, ˚С

от -20 до +40

относительная влажность окружающего воздуха при +25 ˚С,%

до 98

Напряжение источника питания постоянного тока, В

от 2,4 до 3,5

Габаритные размеры вертушки, мм

с лопастным винтом диаметром120 мм (без стабилизатора)

120×120×280

с лопастным винтом диаметром120 мм (со стабилизатором)

120×120×533

с лопастным винтом диаметром70 мм (без стабилизатора)

70×70×280

с лопастным винтом диаметром70 мм (со стабилизатором)

70×70×533

Габаритные размеры преобразователя, мм

125×65×25

Габаритные размеры футляра, мм

350×330×135

Масса вертушки не более, кг

0,6

Масса преобразователя в чехле не более, кг

0,4

Масса измерителей и составных частей в чехле не более, кг

4,0

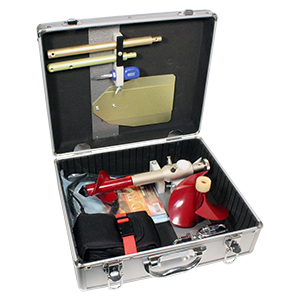

ИСП-1М измеритель-регистратор скорости потока

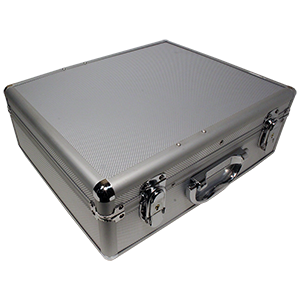

ИСП-1М измеритель-регистратор скорости потока

ИСП-1М измеритель-регистратор скорости потока

ИСП-1М измеритель-регистратор скорости потока

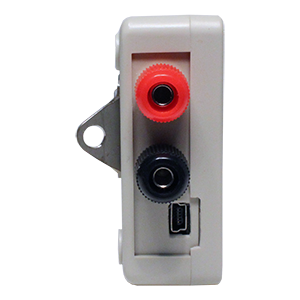

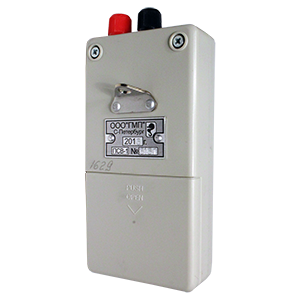

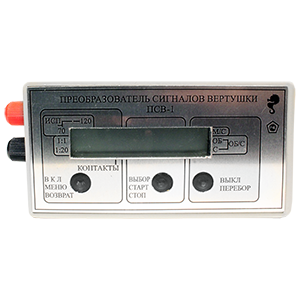

Преобразователь сигналов вертушки ПСВ-1 (регистратор)

Преобразователь (регистратор) предназначен для совместной работы с вертушками различного типа, применяемыми в качестве датчика, преобразующего скорость набегающего водного потока в частоту импульсов выходного сигнала, то есть в изменение состояния электрического выхода вертушки:

- замыкание контакта механического (например, ГР-56, ГР-99, ГР-21М, последняя модификация ИСП-1);

- изменение выходного сопротивления, основанного на использовании электропроводности воды, в которой происходит вращение лопастного винта вертушки (например, первые модификации ИСП-1).


Преобразователь предназначен для использования в качестве пульта управления в составе установок гидрометрических дистанционных ГР-70.


Преобразователь при работе с вертушкой:

- считает и отображает количество оборотов лопастного винта вертушки за произвольный интервал времени;

- вычисляет и отображает частоту вращения лопастного винта вертушки, усредненную за время измерения;

- вычисляет и отображает среднюю скорость водного потока за время измерения (только при работе в составе измерителя скорости потока ИСП-1);

- отображает время измерения;

- выдает визуальные сигналы для оповещения оператора о вращении лопастного винта вертушки;

- вырабатывает акустический сигнал при нажатии любой кнопки преобразователя.


Преобразователь при работе в качестве пульта управления в составе установок гидрометрических дистанционных ГР-70 дополнительно:

- фиксирует моменты срабатывания донного механического контакта и поверхностного контакта, основанного на использовании электропроводности воды;

- выдает визуальные и акустические сигналы для оповещения оператора о поступлении сигналов от соответствующих внешних датчиков.

Штанга ГР-56М

Штанга является вспомогательным оборудованием (не входит в комплект поставки), предназначенным для установки на ней гидрологических приборов (вертушек, пробоотборников и т.д.).

Технические характеристики штанги

Характеристики

Значения

Длина оцифрованной части штанги, мм

4000

Длина оцифрованной части звена штанги, мм

1000

Длина интервала между соседними отметками, мм

50

Длина интервала между соседними оцифрованными отметками, мм

100

Диаметры сменных поддонов, мм

80 и 160

Габаритные размеры, мм

28,5×4140

Масса, кг

6,5
