Рейка ГР-7 предназначена для измерения толщины льда на реках и водоёмах.
Используется при гидрометеорологических исследованиях, в процессе разработки маршрутов водного транспорта, для наблюдения за свайными подводными конструкциями во время строительства.

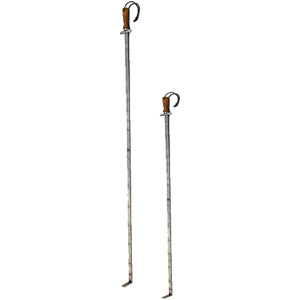

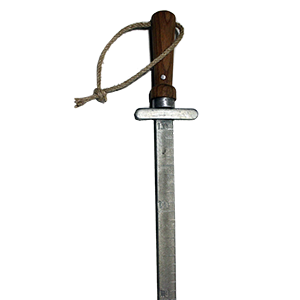

Ледомерная рейка ГР-7 представляет собой монолитную стальную конструкцию, изготовленную из листового металла толщиной 4 мм и длиной, в зависимости от модификации, 1,3 или 1,8 м. Нижний конец загнут под углом 90 градусов. Вверху рейки расположена нескользящая деревянная рукоятка. На корпусе ГР-7 нанесена измерительная шкала с ценой деления – 1 см. Нулевое деление шкалы совпадает с верхней поверхностью загиба рейки.
Для того чтобы провести измерения, необходимо пробурить во льду лунку диаметром не менее 60 мм, опустить туда рейку, зацепить её за лёд и произвести отсчёт (для бурения можно воспользоваться ледовым буром ГР-7).
Рейка ГР-7 внесена в Государственный реестр средств измерений.
Технические характеристики
|
Наименования
|
Значения
|
|
ГР-7-1300
|
ГР-7-1800
|
|
Цена деления
|
1 см
|
|
Диапазон измерения
|
0...130 см
|
0...180 см
|
|
Габаритные размеры
|
4х20х1420 мм
|
4х20х1920 мм
|
|
Вес
|
1,5 кг
|
1,2 кг
|
|
Гарантия
|
2 года
|
|
Средний срок эксплуатации, не менее
|
6 лет
|
Варианты исполнений:
- ГР-7-1300 рейка ледомерная с длиной оцифрованной части 1300 мм.

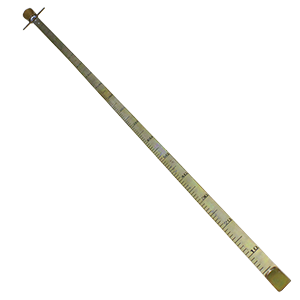

- ГР-7-1800 рейка ледомерная с длиной оцифрованной части 1800 мм.
Стандартный комплект поставки:
- ГР-7 рейка ледомерная.
- Паспорт.
Документация для рейки ГР-7
> ГР-7 рейка ледомерная. Паспорт. (.pdf)
