Анемометр АПР-2М предназначен для определения давления, скорости и температуры воздушных потоков, а также для автоматического мониторинга систем вентиляции и кондиционирования. Прибор применяется в горных выработках шахт и рудников всех категорий по газу и пыли, на предприятиях и производствах.
Анемометр АПР-2М внесен в Государственный реестр средств измерений.
Особенности АПР-2М:
- Взрывозащищенное исполнение.
- Три режима измерения: автоматический, ручной, дистанционный.
- Индикация на дисплее продолжительности времени измерения, показаний скорости, давления и температуры воздушного потока.
- Возможность производства депрессионных съёмок в полном объёме одним прибором с распечаткой в дальнейшем результатов замеров на компьютере.
- Сохранение результатов всех замеров в памяти микропроцессора.
- Интерфейс и специализированное программое обеспечение позволяют делать распечатку всех замеров с указанием номера, даты и времени их выполнения.
- Датчик скорости (головка с крыльчаткой) вместе с телескопической штангой в нерабочем состоянии располагаются в корпусе прибора, что обеспечивает его надёжную защиту от механических повреждений. При необходимости датчик можно приобрести отдельно.
Описание АПР-2М
Анемометр АПР-2М состоит из двух основных элементов, соединенных между собой выдвижной штангой:

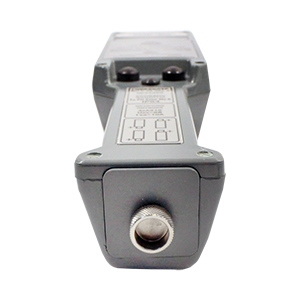

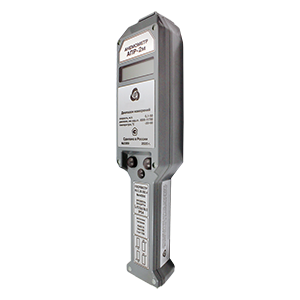

- Измерительный блок в прямоугольном корпусе из ударопрочной пластмассы. Внутри корпуса размещены электронная плата, жидкокристаллический индикатор, источник питания, датчики температуры и давления, органы управления. В верхней части крышки корпуса расположено окно дисплея для наблюдения за показаниями анемометра. В ручке корпуса расположен отсек питания.
- Первичный преобразователь. Первичный преобразователь оснащен крыльчаткой с шестью лопастями, служащей для измерения скорости. Крыльчатка посажена на ось, вращающуюся в камниевых опорах. В нижней части первичного преобразователя установлена катушка индуктивности.
Принцип работы анемометра АПР-2М
Работа АПР-2М основана на тахометрическом принципе преобразования скорости воздушного потока в частоту электрического сигнала. Измерения производятся с помощью металлической крыльчатки, скорость вращения которой линейно связана со скоростью набегающего воздушного потока. Лопасти крыльчатки при вращении пересекают магнитное поле катушки индуктивности и вносят в неё активные потери, что используется для формирования последовательности импульсов напряжения, частота следования которых регистрируется и используется для расчёта скорости потока. Одновременно производятся измерения температуры и атмосферное давление воздуха, для чего анемометр снабжен соответствующими датчиками.
Технические характеристики АПР-2М
|
Параметры
|
Значения
|
|
Диапазон измерений:
- скорости воздушного потока, м/с
- атмосферного давления, мм.вод.ст.
- температуры, °C
|
0,1...50,0
8500...11700
-20...+60
|
|
Пределы допускаемой погрешности:
- скорости воздушного потока, м/с
- атмосферного давления, %
- температуры, °C
|
±(0,05 + 0,05 V*)
±1
±1
|
|
Максимально допустимая скорость воздушного потока, м/с
|
55
|
|
Источник питания
|
4 элемента типа А316
|
|
Продолжительность непрерывной работы без замены элементов питания, часов, не менее
|
1200
|
|
Степень защиты от воздействия внешней среды
|
IP54
|
|
Уровень и вид взрывозащиты
|
РО ЕхiaI Х
|
|
Срок службы, лет, не менее
|
8
|
|
Габаритные размеры, мм:
- с убранной штангой
- с выдвинутой штангой
|
310х70х55
500х70х55
|
|
Масса, кг
|
0,56
|
*V- измеренное значение скорости.
Комплект поставки АПР-2М
- Анемометр АПР-2М.
- Руководство по эксплуатации.
- Компьютерная программа Anemometr109.exe.
- Компьютерная программа AnemometrMonitor102.exe.
- Кабель длиной 2 м с платой для подключения прибора к компьютеру.
- Элемент гальванический типа А316, 4 шт.

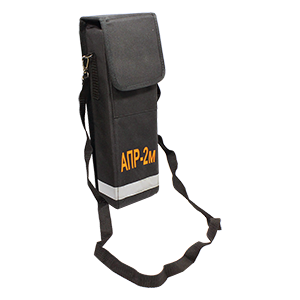

- Футляр рабочий.
- Методика поверки МП РТ-303-10.
