Токовое согласующее устройство УСТ предназначено для преобразования сигналов датчика ветра М-127 в двухканальные унифицированные токовые сигналы при дистанционных измерениях скорости и направления ветра.
УСТ выпускаются в двух исполнениях:
1. УСТ 0-5 mA.
2. УСТ 4-20 mA.

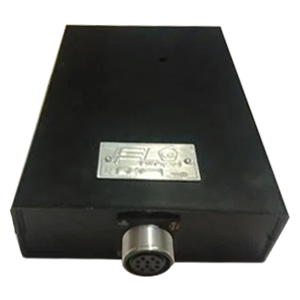

Устройство токовое согласующее |

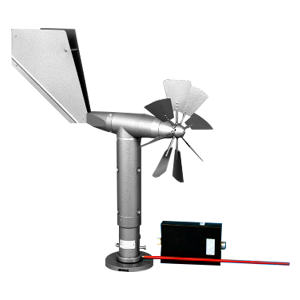

Датчик ветра М-127 с УСТ |
Принцип работы УСТ основан на преобразовании частоты и фазы импульсных сигналов, поступающих от датчика ветра, в аналоговые сигналы выходных токов соответствующие скорости и направлению ветра. Устройство должно использоваться в отапливаемом помещении и соединяться с датчиком ветра, установленном на мачте.
Технические характеристики
|
Наименование
|
Значение
|
|
УСТ 0-5 мА
|
УСТ 4-20 мА
|
|
Диапазоны измерения:
- по скорости ветра
- по направлению ветра
|
от 1,5 до 50 м/с;
от 0 до 360°
|
|
Выходной токовый сигнал:
- по скорости ветра
- по направлению ветра
|
0-5 мА;
0-5 мА
|
4-20 мА;
4-20 мА
|
|
Основная погрешность измерения (совместно с датчиком ветра М-127):
- по скорости ветра
- по направлению ветра
|
±(0,5 + 0,05V), где V - измеряемая скорость ветра;
±10°
|
|
Основная погрешность измерения в токовом выражении не должна быть более:
- по скорости
- по направлению
|
±(0,05 + 0,05I), где I - измеряемый ток, мА;
±0,138 мА
|
|
Сопротивление нагрузки (включая сопротивление линии связи)
|
500 ±50 Ом
|
1500 ±150 Ом
|
|
Питание
|
=12 В
|
|
Потребляемая мощность
|
5 Вт
|
|
Условия эксплуатации:
- диапазон рабочих температур
- относительная влажность
|
+5…+50°С;
20% при температуре +20°С
|
|
Габаритные размеры
|
200x125x55 мм
|
|
Масса
|
0,75
|
|
Гарантия
|
18 месяцев
|
|
Срок службы, не менее
|
8 лет
|
Стандартный комплект поставки:
- УСТ устройство токовое согласующее.
- Паспорт.
- Розетка ОНЦ-РГ-09-10/22-Р12.
- Вилка ОНЦ-РГ-09-10/22-В13.
Документация для УСТ устройство токовое согласующее
> УСТ 0-5 мА устройство согласующее токовое. Паспорт (.pdf)
> УСТ 4-20 мА устройство согласующее токовое. Паспорт (.pdf)
