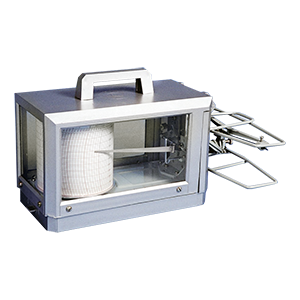

Метеорологический термограф М-16А предназначен для измерения и регистрации температуры воздуха в наземных условиях на диаграммном бланке. Используется для нужд народного хозяйства.
Модификации М-16А
Различают две модели термографов М-16А:
- М-16АС с суточным заводом часового механизма и продолжительностью одного оборота часового механизма 26 часа.
- М-16АН с недельным заводом часового механизма и продолжительностью одного оборота часового механизма 172 часа
Описание термографа М-16А
Термограф М-16А состоит из чувствительного элемента, передаточной системы и регистрирующей части. Чувствительный элемент представляет собой биметаллическую пластину.
Принцип действия М-16А основан на свойстве биметаллической пластинки при изменении температуры воздуха изменять радиус изгиба. Полученная деформация пластинки через передаточный механизм преобразуется в движение стрелки пишущим узлом по диаграммной ленте, которая закреплена на барабане часового механизма.
Особенностью прибора М-16А является возможность оставления отметок времени записи, не открывая корпуса прибора. Первоначально перо стрелки устанавливается на требуемое деление диаграммной ленты с помощью вращения установочного винта.
Технические характеристики М-16А
|
Параметры
|
Значения
|
|
Диапазон регистрации температуры термографа
|
-45…+35°С
-35…+45°С
|
|
Абсолютная погрешность термографа при регистрации изменений температуры
|
Не более ±1°С
|
|
Мгновенное значение суточного хода при температуре (20±5)°С
|
Не более ±5 мин
|
|
Основная погрешность регистрации времени при температуре (20±5)°С должна быть, для термографа:
- суточного за 24 часа
- недельного за 168 часов
|
Не более ±10 мин
Не более ±70 мин
|
|
Дополнительная температурная погрешность мгновенного значения суточного хода, вызванная отклонением температуры +20°С
|
Не более ±3 с/1°С
|
|
Отклонение линии записи малого горизонтального деления бланка от дугообразной линии бланка для термографа:
- суточного
- недельного
|
Не более 1/3
Не более 1/4
|
|
Ширина линии записи:
- при нормальных условиях
- при отклонении от нормальных условий
|
0,3 (+0,1/-0,2) мм
Не более 0,6 мм
|
|
Габаритные размеры термографа
|
Не более 130*330*180 мм
|
|
Масса термографа
|
Не более 2 кг
|
|
Средний срок службы
|
Не менее 8 лет
|
Чтобы правильно подобрать термограф М-16А, узнать стоимость М-16А, купить термограф М-16А,
вам достаточно позвонить по телефону +7 (4812) 209-311
или написать по электронной почте aneroid@td-automatika.ru
Документация для М-16А термограф метеорологический
> М-16А термограф метеорологический. Паспорт (.pdf)
