Комплекс метеорологический наземный МА-6-3 осуществляет автоматическое измерение и вычисление основных метеорологических параметров, ввод дополнительно измеренных параметров, архивирование данных, формирование сообщений и передачу метеорологической информации в стандартные каналы связи в коде КН-01 с участием метеонаблюдателя.
Комплекс МА-6-3 может применяться при стандартных метеорологических наблюдениях, выполняемых на сети Росгидромета.
Технические характеристики комплекса соответствуют "Общим техническим требованиям" Росгидромета и требованиям ВМО.
По обработке и представлению данных комплекс соответствует требованиям нормативного документа «Автоматизированная система первичной обработки результатов метеорологических наблюдений и формирования информации АСОФИ-М».
Измеряемые параметры
Атмосферное давление, гПа |
Диапазон |
от 600 до 1100 |
погрешность |
0,3 |
Скорость ветра V, м/с |
Диапазон |
от 0,8 до 50 |
предел допускаемой погрешности |
(0,5 + 0,05V) |
Направление ветра |
Диапазон |
от 0 до 360 |
предел допускаемой погрешности |
6 |
Температура воздуха, °C |
Диапазон |
от - 40 до + 50 |
предел допускаемой погрешности |
± 0,2 |
Относительная влажность, % |
Диапазон |
от 10 до 100 |
предел допускаемой погрешности |
±5 при температуре -10 °C и относительной влажности воздуха < 90% |
±7 при температуре < - 10 °C |
Температура почвы по глубинам, °C |
Диапазон |
от - 40 до + 50 |
предел допускаемой погрешности |
± 0,2 |
Осадки, общее количество за интервал измерения Хж, мм |
Диапазон |
от 1 до 100 |
предел допускаемой погрешности |
± (0,5 + 0,05Хж) |
Базовый состав комплекса МА-6-3:
- комплект датчиков, в который входят датчики температуры и влажности воздуха, атмосферного давления, скорости и направления ветра;
- блок метеорологический выносной БМВ, в который входят микропроцессор, измерительные преобразователи, вторичный источник питания, интерфейсы связи;
- устройство центральное УЦ (ПК, принтер, первичный источник питания, устройство безаварийного питания);
- кабели связи, элементы крепления датчиков и БМВ;
- развернутое программное обеспечения для обработки, представления и передачи данных.
Дополнительный состав комплекса МА-6-3:
- мачта метеорологическая с элементами крепления комплекта датчиков и БМВ;
- телефонный или сотовый модем связи;
- датчик осадков с подставкой;
- комплект электронных датчиков аналогов почвенных термометров (температуры поверхности почвы, 4 термометра типа Савинковых, 6 термометра вытяжного типа с трубами для установки на метеоплощадке).

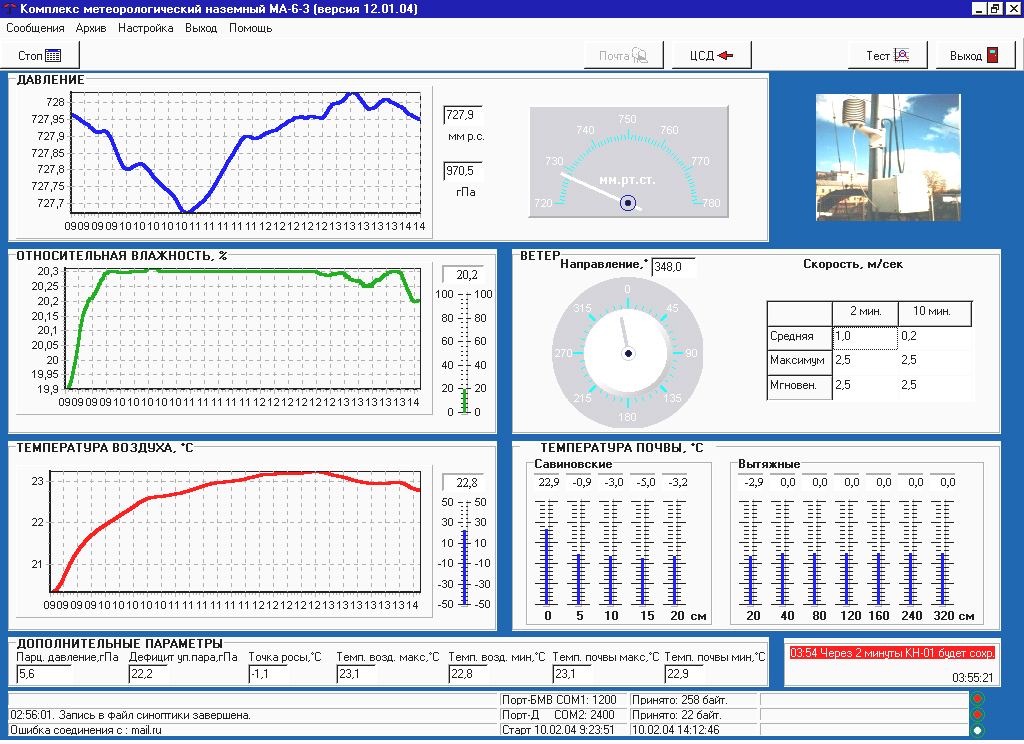

На экране монитора отображаются графики изменения атмосферного давления, температуры и влажности воздуха за последние 12 часов работы, текущие значения температуры и влажности воздуха, атмосферного давления, скорости и направления ветра, максимальной, минимальной и текущей температуры поверхности почвы, значение точки росы и иные рассчитываемые параметры. В сообщение могут вводиться данные о метеопараметрах, наблюдаемых визуально. ПО позволяет формировать режимные и другие сообщения, архивировать данные и представлять информацию в виде электронного аналога книжки наблюдателя КМ-1.
Питание комплекса МА-6-3 осуществляется от сети 220 В, 50 Гц.
Условия эксплуатации комплекса МА-6-3 в макроклиматических районах с умеренно холодным климатом. Комплекс МА-6-3 относится к категории 1 климатического исполнения УХЛ ГОСТ 15150-69 для работы при температуре от - 40°C до + 50°C при относительной влажности 98 % при 35°C.
Материалы сертификации изделия, результаты натурных испытаний рассмотрены на ЦКПМ Росгидромета, по итогам рассмотрения комплекс рекомендован к опытной эксплуатации на наблюдательной сети.
