Что такое психрометр?!

Психрометр (от греческого - «холодный» и «мерить») — это специализированный прибор, который предназначается для измерения температуры воздуха и его влажности. Особенно часто применяется в метеорологических измерениях на метеостанциях.

Психрометры, как правило, используются для измерения величины относительной влажности воздуха. Показатели относительной влажности являются важными показателями в различных областях науки и производства. Например, показания влажности воздуха очень важны при использовании весового оборудования для получения точных показателей взвешивания.

Принцип работы и устройство психрометров

Действие любого психрометра основывается на физическом свойстве жидкости, в частности воды, испаряться и возникающих при этом разностей температур, которые показываются сухим и влажным термометрами. Испарение воды со смоченной поверхности, ткани, губки, соединенной с одним из термометров, приводит к потере части энергии, как следствие, снижению температуры жидкости. Это снижение, а точнее сниженную температуру, и регистрирует смоченный термометр.

Простейший психрометр – это, по-сути, два стеклянных термометра (ртутных или спиртовых), один из которых - сухой, а второй - влажный (смоченный), т.е. обернут влажной хлопчатобумажной тканью. Один конец этой ткани опущен в резервуар с водой. Испаряясь, вода охлаждает «влажный» термометр. При этом, чем влажность окружающего воздуха ниже, тем интенсивнее протекает процесс испарения. Таким образом, чем суше воздух, влажность которого определяется, тем ниже будут показания «мокрого» термометра, и тем большей будет разница показаний сухого и влажного термометров.

Завизировав показания сухого и влажного термометров в определенный момент времени, при помощи психрометрической таблицы, поставляемой вместе с психрометром, или специальных формул можно определить относительную, а затем при помощи психрометрической формулы - абсолютную влажность воздуха.

Ниже представлена «психрометрическая формула», которая позволяет определить упругость водного пара по показаниям сухого и влажного термометров.

Psihrometricheskaya formula.PNG

Где:

е —упругость водного пара находящегося в воздухе (абсолютная влажность воздуха);

Е —максимально возможная упругость водного пара при температуре tс смоченного термометра;

t —температура воздуха;

А —коэффициент, который зависит от устройства термометра и скорости прохождения воздуха возле резервуара термометра;

P —давление воздуха.

В чем отличия гигрометра от психрометра

Помимо психрометров, для измерения влажности воздуха, также, используются гигрометры, принцип работы которых основывается на изменениях физико-химических свойств различных веществ при изменении влажности окружающей среды. Наибольшее распространение получили емкостные, оптические, резистивные и термисторные гигрометры.

Именно принципом работы и отличаются гигрометр от психрометра. Психрометр - более простое устройство, поэтому он более защищен от различных посторонних воздействий и, как следствие, более надежен. В пользовательских инструкциях многих конструкций гигрометров указано, что необходимо периодически проверять показания гигрометра по психрометру.

Однако, в то же время, гигрометры более функциональны. Некоторые модели гигрометров способны измерять влажность не только воздуха, но и твердых тел. К примеру, используя емкостный гигрометр можно измерить влажность таблеток.

Виды психрометров

По большом счету, различают три вида психрометров:

- Стационарный (станционный),

- Аспирационный,

- Дистанционный.

Стационарный психрометр

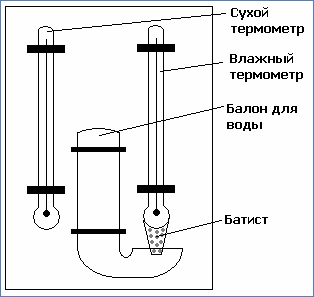

схема психрометра августа

Рисунок 1.

Стационарный психрометр (психрометр Августа) – это тот самый, «классический» психрометр, описанный выше. Состоит стационарный психрометр из двух термометров, которые закреплены на специальном штативе и помещены в метеорологическую будку. Резервуар одного из них обвязан кусочком батиста, конец которого помещен в стаканчик с водой, для обеспечения свободного поступления воды к резервуару. Сама будка (метеорологическая будка Селянинова) устроена таким образом, что в ней обеспечивается свободный обмен воздуха. Основной недостаток стационарных психрометров заключается в том, что показания смоченного термометра зависят от скорости воздушного потока в будке. Преимущество же стационарного психрометра заключается в его простоте и удобстве обслуживания. Схему психрометра Августа можно увидеть на рисунке 1. Самым простым психрометром является психрометр-гигрометр серии «ВИТ»: ВИТ-1, ВИТ-2 и ВИТ-3.

Аспирационный психрометр

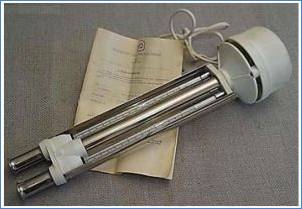

Аспирационный психрометр

Рисунок 2.

Аспирационный психрометр (психрометр Асмана) является более сложным прибором. Термометры в данном психрометре помещены в специальный корпус, который служит для них защитой от повреждений и теплового воздействия окружающих предметов. Обдув термометров производится при помощи специального вентилятора, называемого аспиратором, с постоянной скоростью около 2 м/сек. Аспирационный психрометр - наиболее точный и надежный прибор для измерения температуры и влажности воздуха при положительных температурах окружающей среды.

Общим, для аспирационного и стационарного психрометров является то, что оба они построены на базе ртутно-стеклянных термометров, что и определяет их общий недостаток - хрупкость, а также невозможность проведения контроля дистанционно. Примером данного вида психрометров могут служить модели психрометров М-34М и МВ-4-2М.

Дистанционный психрометр

фото дистанционного психрометра

Рисунок 3.

Дистанционный психрометр – это уже промышленный психрометр, в котором для измерения влажности воздуха используются различные термометры сопротивления, а также термопары и термисторы. Основные типы таких приборов: манометрические и электрические психрометры. Тут все зависит от типа используемого термометра.

В манометрическом психрометре, как следует из названия, обычно используются либо двухканальный манометрический термометр, либо два одноканальных, где один из термобаллонов снабжен системой увлажнения.

Более широкое распространение получили психрометры, в которых используются термометры сопротивления, термопары, термисторы. Однако, также как и в других психрометрах, обязательным условием для надежной работы и точности показаний является использование сухого и увлажненного преобразователей и датчиков температуры. Хорошим примером электронного психрометра, в качестве датчиков температуры «сухого» и «влажного» термометров использующего кремниевые транзисторы является модель ПТ-1.
