М-49М метеостанция с точкой росы

Цена от 123 200 руб.
подробнее о цене …

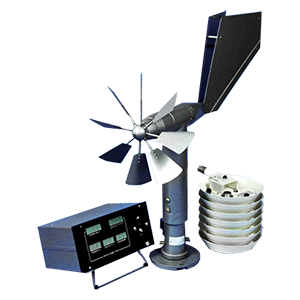

М-49М метеостанция с точкой росыМетеостанция «М-49М» с точкой росы предназначается для измерения на дистанции таких показателей как направление и скорость ветра, температура, атмосферное давление, относительная влажность воздуха и температура точки росы влаги.


В основе принципа действия метеорологической станции М-49М лежит преобразование метеорологических параметров в электрические величины, отсчитываемые визуально по показаниям соответствующих цифровых табло, находящихся на пульте станции.

Станции состоит из датчика ветра, блока датчиков температуры и влажности, пульта с датчиком давления и двух соединительных кабелей.


М-49М внесена в Государственный реестр средств измерений.


Чувствительным элементом канала измерений скорости воздушного потока (ветра) служит восьмилопастная вертушка, а для определения его направления - флюгарка. Вертушка и флюгарка выполнены в виде самолетного фюзеляжа, который с помощью тройника соединен с вертикальной неподвижной трубой основания, закрепляемой на конце мачты. В зависимости от комплектации, в метеостанцию включается датчик ветра М-127 либо малогабаритный датчик ДВМ, имеющие различные диапазоны измерений скорости ветра.

Внутри флюгарки, тройника и трубы размещены элементы кинематики и первичные преобразователи параметров ветра. Вращение восьмилопастной вертушки и измерение положения флюгарки относительно неподвижного основания преобразуются в электрические импульсы с помощью импульсаторов, построенных на герконах. На выходе датчика скорости и направления ветра представляются в виде частоты следования и фазового сдвига между сериями электрических импульсов.

Первичный измерительный преобразователь (ПИП) канала измерения относительной влажности воздуха представляет собой сорбционно-ёмкостной чувствительный элемент, принцип действия которого основан на зависимости диэлектрической проницаемости полимерного влагочувствительного слоя от влажности окружающей воздушной среды.

В качестве ПИП канала измерения температуры используется кварцевый резонатор, преобразующий температуру окружающего воздуха в частоту электрического сигнала.

Температура точки росы влаги рассчитывается программно на основе результатов измерений относительной влажности и температуры воздуха.

Чувствительные элементы температуры и относительной влажности вместе со вторичными преобразователями измерительных каналов помещены в кожухи и закреплены внутри жалюзийной защиты от солнечного перегрева.

В качестве ПИП канала измерения атмосферного давления используется кварцевый резонатор, преобразующий атмосферное давление в частоту электрического сигнала.

Станция допускает подключение к внешнему компьютеру.

Технические характеристики М-49М

Характеристики

Значения

Диапазон измерений скорости ветра, м/с:

- при использовании датчика М-127

- при использовании малогабаритного датчика ДВМ


от 1,5 до 60

от 0,6 до 60

Пределы допускаемого значения абсолютной погрешности по каналу скорости ветра, м/с:


- при использовании датчика М-127

- при использовании малогабаритного датчика ДВМ


±(0,5+0,05V)

±(0,3+0,05V)

где V-текущее значение скорости, м/с

Диапазон измерений направления ветра, градусы

от 0 до 360

Пределы допускаемого значения абсолютной погрешности по каналу направления ветра, градусы

± 10

Диапазон измерений атмосферного давления кПа (мм рт. ст.)

от 40 до 106 (от 300 до 800)

Предел допускаемого значения абсолютной погрешности по каналу атмосферного давления, кПа (мм рт. ст.)

± 0,2 (±1,5)

Диапазон измерений температуры воздуха,°С

от -50 до 50

Предел допускаемого значения абсолютной погрешности по каналу температуры, °С

± 0,8

Диапазон измерений относительной влажности воздуха, %

от 30 до 98

Предел допускаемого значения абсолютной погрешности по каналу относительной влажности, %

± 10

Диапазон измерений температуры точки росы влаги, °С

от -59,5 до 49,5

Пределы допускаемого значения абсолютной погрешности по каналу температуры точки росы,°С

± 7

Выходной сигнал

цифровой RS-232

Габаритные размеры, не более, мм:

- датчик ветра М-127

- датчик ветра малогабаритный ДВМ

- блок датчиков температуры и влажности

- пульт с датчиком давления


695 х 295 х 635

380 х 194 х 412

250 х 210 х 230

260 х 210 х 140

Масса, не более, кг:

- датчик ветра

- блок датчиков температуры и влажности

- пульт с датчиком давления

- полный комплект с двумя кабелями длиной не более 100 м


5,8

3,5

5,0

37

Напряжение питания, В

от 85 до 275 В, 50 Гц либо от 11 до 13 В пост. тока

Потребляемая мощность:

- от сети переменного тока, Вт

- от источника постоянного тока, Вт


35

15

Срок службы

8 лет

Средняя наработка на отказ

16 000 ч

Условия эксплуатации:


пульта с датчиком давления:

- диапазон температуры окружающего воздуха,°С

- относительная влажность, не более, %


от 5 до 40

80

датчика ветра и блок датчиков температуры и влажности (в жалюзийной защите):

- диапазон температуры окружающего воздуха, °С

- относительная влажность, не более, %


от -50 до 50

98


Межповерочный интервал - 1 год.

Комплект поставки М-49М

Наименование и условное обозначение

Количество

Примечание

Датчик ветра Л82.788.004

1 шт.


Блок датчиков температуры и влажности ЯИКТ.408715.001

1 шт.


Пульт с датчиком давления ЯИКТ.468364.008

1 шт.


Кабель Л86.644.066

1 шт.


Кабель ЯИКТ.685631.005

1 шт.


Комплект ЗИП

1 компл.

Согласно ЯИКТ.416311.001 ЗИ

Компакт диск

1 шт.

Рабочая и технологическая программы связи с компьютером

Ведомость ЗИП ЯИКТ.416311.001 ЗИ

1 шт.


Формуляр ЯИКТ.416311.001 ФО

1 шт.


Руководство по эксплуатации ЯИКТ.416311.001РЭ

1 шт.


Комплект калибровочных приспособлений Л.84.073.001

1 компл.

Поставляется дополнительно по требованию Заказчика

Методика поверки (Приложение 1 к РЭ)

1 шт.
