Трубки ГОИН используются для отбора проб (колонок) донного грунта по вертикали. В процессе работы не нарушают структуру грунта и сохраняют образец в идеальном состоянии. Трубки ГОИН выпускаются в двух вариантах исполнения:
- ТГ-1 с емкостью 1700 см3 и длиной 1 м.
- ТГ-1,5 с емкостью 2500 см3 и длиной 1,5 м.
Описание трубки ГОИН

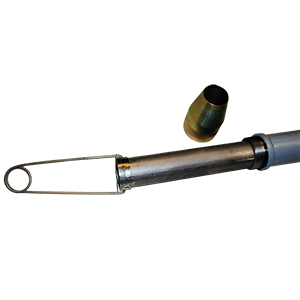

В конструкцию трубки ГОИН входит труба из стали, внутренний вкладыш из двух половинок, навинченный на нижнюю часть трубы, груз, клапан и скоба с крюком:
- Наконечник с острой кромкой в нижней части прибора предназначен для врезания в грунт.

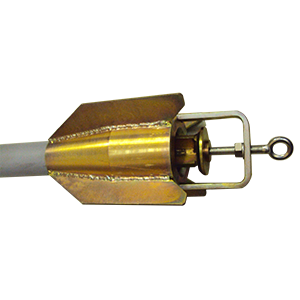

- В верхней части трубы установлен навинчивающийся груз со стабилизатором.
- Груз при падении трубки ГОИН придает ей вертикальное положение и облегчает врезание в донные отложения.
- В верхней части груза расположен клапан, который открывается под давлением воды при опускании и закрывается при подъеме трубки.
- Груз имеет скобу с крюком для крепления трубки к тросу.
Принцип работы
Взятие пробы посредством трубки ГОИН производится следующим образом: устройство свободно опускается в воду на тросе и под воздействием собственного веса врезается в грунт в вертикальном положении. При этом клапан в процессе погружения открывается. Затем, после врезания в грунт, закрывается под воздействием силы инерции. При подъеме трубки ГОИН давление воды удерживает клапан закрытым, тем самым сохраняя пробу грунта от вымывания и выпадания.
Технические характеристики трубки ГОИН
|
Параметры
|
Трубка ГОИН ТГ-1
|
Трубка ГОИН ТГ-1,5
|
|
Емкость, см3
|
1700
|
2500
|
|
Габаритные размеры, мм
|
184х184х1360
|
184х184х1860
|
|
Вес, кг
|
14,5
|
19,0
|
Комплект поставки:
- Трубка ГОИН (ТГ-1 или ТГ-1,5).
- Вилка для извлечения вкладыша из трубы.
- Руководство по эксплуатации.
Чтобы правильно подобрать трубки ГОИН, узнать стоимость ТГ-1 или ТГ-1,5, купить трубки ГОИН,
вам достаточно позвонить по телефону +7 (4812) 209-311
или написать по электронной почте aneroid@td-automatika.ru
Документация для Трубки ГОИН
> Трубки ГОИН. Руководство по эксплуатации (.pdf)
