Микробентометр МБ-ТЕ предназначен для взятия проб микробентоса и придонного планктона. При отборе проб микробентомер МБ-ТЕ выносят за борт судна или лодки, вывешивают вертикально и медленно опускают. На небольшом расстоянии от дна прибору дают свободно плавать.
Описание микробентомера МБ-ТЕ

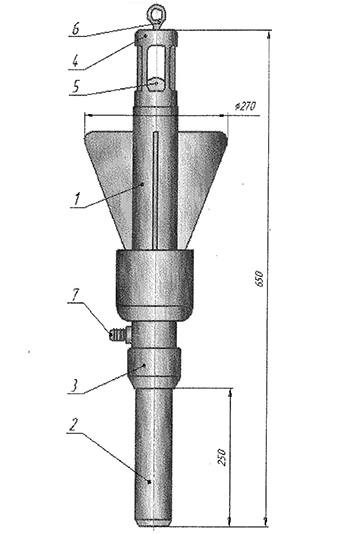

Микробентометр МБ-ТЕ состоит из следующих частей (см. рисунок в разделе «Чертежи»): Корпус (1) с оперением и грузом представляет собой стальную сварную конструкцию. Под грузом в тело Микробентометра ввинчен штуцер (7) для слива придонного слоя годы, взятой прибором. На сливной штуцер обычно надевают резиновую трубку, которую перекрывают перед погружением. На нижнюю часть корпуса навинчена переходная втулка (3). В переходную втолку ввинчивается трубчатый нож (2). В верхней части Микробентометра находится клапанная коробка (4). Роль клапана исполняет резиновая груша (5). Клапан открывается давлением воды при опускании и закрывается при подъеме прибора. В грушу вставлен металлический стержень - направляющая клапана. В верхнюю часть клапанной коробки ввинчен подвес (6).
Технические характеристики МБ-ТЕ
|
Параметры
|
Значения
|
|
Внутренний диаметр трубчатого ножа, мм
|
44
|
|
Емкость трубчатого ножа, см2
|
380
|
|
Вес, кг
|
8
|
|
Габаритные размеры, мм
|
650x270x270
|
Комплект поставки микробентомера МБ-ТЕ
- Корпус.
- Трубчатый нож.
- Клапан (груша).
- Паспорт.
Чертежи микробентомера МБ-ТЕ
Документация для МБ-ТЕ микробентометр
> МБ-ТЕ микробентометр. Паспорт (.pdf)
