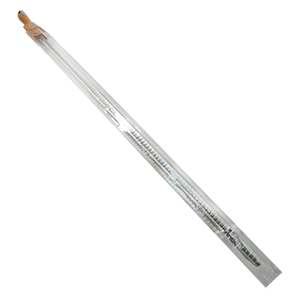

Рейка водомерная переносная с успокоителем ГР-23 применяется для определения уровня воды в водоёмах и водотоках (с глубиной до 1 метра, при высоте волн до 0,4 м) на свайных водомерных постах.
Рейка ГР-23 поставляется с первичной поверкой, межповерочный интервал – 2 года.

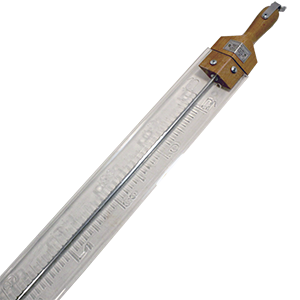

Принцип действия рейки ГР-23 основан на гашении волнения в резервуаре успокоителя и измерении среднего уровня воды при помощи измерительной шкалы, нанесенной на основание рейки снизу вверх через 10 см в пределах от 0 до 100 см. Шкала и цифры выполнены тиснением.

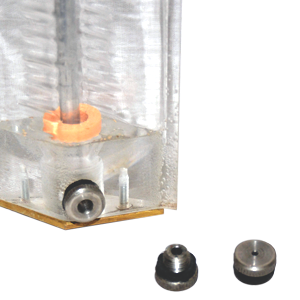

Рейка ГР-23 представляет собой прозрачный резервуар из органического стекла, имеющий в сечении форму ромба. В нижней части рейки расположено дно с отверстиями, в которые ввинчиваются сменные ниппеля. В зависимости от высоты волны применяют ниппеля различного диаметра (при высоте волны до 0,4 м – 2 мм, при спокойной поверхности – 4 и 6 мм). Внутри резервуара помещен кольцевой пенопластовый поплавок.

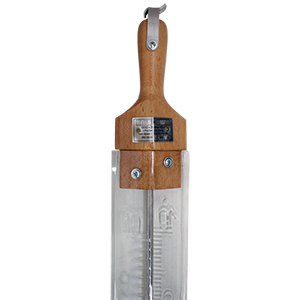

Для производства измерений рейку ГР-23 погружают в воду с открытым клапаном (отверстия на дне рейки открываются). На ручке имеется рычаг, предназначенный для фиксации клапана. Нижний конец водомерной рейки ГР-23 устанавливается на головку затопленной сваи в строго вертикальном положении. Затем клапан закрывается, рейка извлекается из воды и производится отсчёт. Измеренные показания суммируются с уровнем, обозначенным сваей.
Технические характеристики водомерной рейки ГР-23
|
Наименование
|
Значение
|
|
Диапазон измерения
|
0…100 см
|
|
Пределы допускаемой абсолютной погрешности измерений
|
±5 мм
|
|
Цена деления измерительной шкалы
|
1 см
|
|
Габаритные размеры (ДхШхВ)
|
1250х80х36 мм
|
|
Масса
|
1,1 кг
|
|
Условия эксплуатации:
|
|
- температура воздуха
|
-50…+45°С
|
|
- относительная влажность
|
от 10 до 100%
|
|
Гарантия
|
2 года
|
|
Средний срок эксплуатации, не менее
|
6 лет
|
Стандартный комплект поставки:
- Рейка водомерная переносная с успокоителем ГР-23.
- Ниппель, 3 шт (Ø2 мм, Ø4 мм, Ø6 мм).
- Паспорт.
- Упаковка – картонный ящик (45х90х1310 мм).
