Рейка М-220 предназначена для определения высоты уровня воды на водомерном посту.

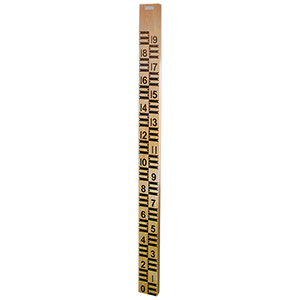

Конструктивно водомерная рейка М-220 представляет собой деревянный брус длиной 2,2 метра, выполненный из пиломатериалов хвойных или лиственных пород, с нанесенной измерительной шкалой.
Стационарную водомерную рейку М-220 укрепляют на устое моста, на стенке плотины или набережной. При отсутствии гидротехнических сооружений водомерную рейку укрепляют на специально забитой свае. Отсчеты уровня воды по рейке берут глазомерно. Если уровень приходится на середину деления, то его значение округляют до четного числа. Точность отсчетов при измерении уровней составляет 1 см.
Рейка М-220 внесена в Государственный реестр средств измерений.
Технические характеристики водомерной рейки М-220
|
Наименование
|
Значение
|
|
Диапазон измерений
|
0..200 см
|
|
Цена деления шкалы
|
2 см
|
|
Условия эксплуатации:
|
|
- температура окружающего воздуха
|
-60…+40°С
|
|
- относительная влажность
|
до 100% при температуре +40°С
|
|
Габаритные размеры
|
220,0×13,5×2,5 см |
|
Масса, не более
|
3,5 кг
|
Стандартный комплект поставки:
- М-220 рейка водомерная стационарная деревянная.
- Руководство по эксплуатации.
- Паспорт.
