Электронный анемометр «АП-1М-2» предназначается для измерения средних скоростей направленного воздушного потока и ветра в диапазоне от 1,0 до 20 м/с. Прибор полностью заменяет анемометр МС-13.
Области применения анемометра АП-1М-2: метеорология, пищевая промышленность, строительство и др. Прибор соответствует исполнению «УХЛ» категории 4 по ГОСТ 15150.
С помощью измерительного преобразователя анемометры преобразуют скорость воздушного потока, вращающего ветроприемник в число импульсов.
Условия применения:
- для пульта измерительного цифрового: от -10 до 50оС.
- для первичных измерительных преобразователей: от -30 до 50оС в диапазоне 1.0 - 20.0 м/с.
- относительная влажность воздуха 45-80% при температуре (25±10)оС.
- время непрерывной работы при отрицательных температурах до минус 30оС не более 1 ч.
- питание осуществляется от аккумуляторной батареи напряжением 4,8 В.
- потребляемая мощность 0,1 ВА.
Технические характеристики АП-1М-2
|
Характеристики |
Значения |
|
Диапазон измерения скорости воздушного потока* |
1...20 м/с |
|
Чувствительность* |
0,8 м/с |
|
Основная погрешность для диапазона скоростей V=1,5...20 м/с |
±(0,1+0,05V)...±(0,3+0,05V) |
|
Время измерения* |
10 с |
|
Время индикации показаний |
3 с |
|
Габаритные размеры: |
|
|
- измерительного преобразователя АП1- 2 |
156х72х62 мм |
|
- цифрового измерительного прибора |
183х83х35 мм |
|
- зарядного устройства |
75х65х98 мм |
|
Мощность потребления |
1,5 Вт |
|
Средний срок работы анамометра |
8 лет |
|
Энергопитание |
от АКБ Д-0,26 С - 8 шт. 9,6 В |
|
Масса |
5,2 кг |
Примечание: * - При работе с измерительным преобразователем АП1-2.
Комплект поставки АП-1М-2

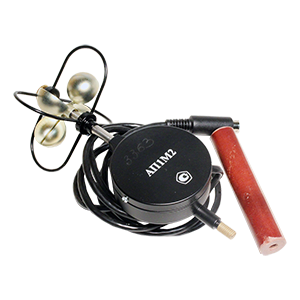

1. Первичный измерительный преобразователь АП-1.
2. Первичный измерительный преобразователь АП-2.

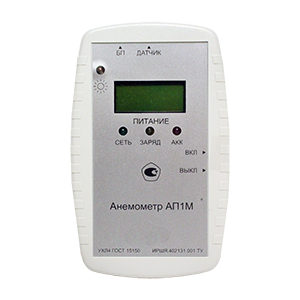

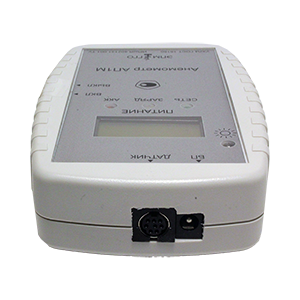

3. Цифровой измерительный прибор; штепсель стержень.
4. Устройство выпрямительное зарядное.
5. Футляр.
6. Паспорт.
7. Методика поверки.
Возможны незначительные вариации конструкции не ухудшающие технические характеристики прибора.
