АСЦ-3 анемометр сигнальный цифровой

Цена от 26 730 руб.
подробнее о цене …


АСЦ-3 анемометр сигнальный цифровой

В НАЛИЧИИ!

Сигнальный цифровой анемометр АСЦ-3 используется для измерения скорости ветра в промышленных условиях, а также для определения опасных ветровых порывов и включения сигнальных устройств при достижении предельно-допустимых значений скорости воздушного потока. Прибор применяется на аэродромах, башенных, козловых, портальных и других кранах, нефтяных и газовых вышках, в работе гидрометеоцентров, морских судов, портов и т.д.

Анемометр АСЦ-3 внесен в Государственный реестр средств измерений.

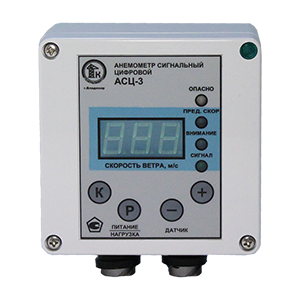

АСЦ-3 анемометр сигнальный цифровой

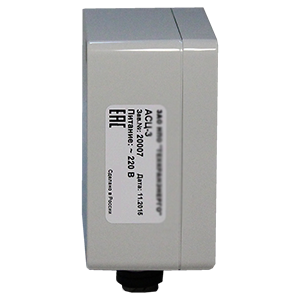

АСЦ-3 анемометр сигнальный цифровой

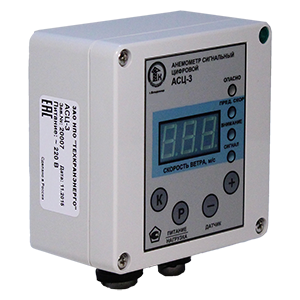

АСЦ-3 анемометр сигнальный цифровой

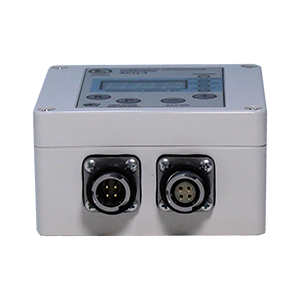

АСЦ-3 анемометр сигнальный цифровой

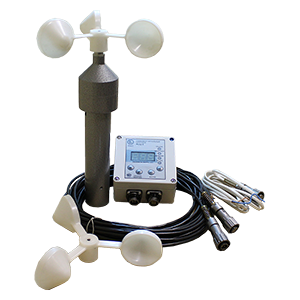

АСЦ-3 анемометр сигнальный цифровой

Описание сигнального анемометра АСЦ-3

Анемометр АСЦ-3 состоит из двух основных элементов:

- Датчика скорости ветра ДСВ-2.

- Блока контроля.


Для корректной работы устройства в комплект поставки включены несколько видов кабелей:

- Соединительный кабель датчика. Представляет собой двухпроводный экранированный кабель, одним концом подключается к разъему блока контроля, а другим к разъему датчика.

- Кабель питания. Провода для питания прибора от сети переменного или постоянного тока (в соответствии с заказом).

- Кабель нагрузки. Предназначен для управления внешней сигнализацией.


Принцип работы заключается в следующем: датчик скорости ветра, с помощью оптопары, преобразует вращение крыльчатки чашечного типа под воздействием воздушного потока в электрической сигнал, представляющий собой последовательность электрических импульсов с частотой пропорциональной скорости вращения крыльчатки. Затем блок контроля измеряет период следования импульсов, усредняет их и обеспечивает цифровую индикацию значений скорости ветра:

- При достижении скорости ветра 90% от предельно-допустимой включается предварительная световая и звуковая сигнализация «Внимание».

- При дальнейшем увеличении скорости ветра и достижении скорости ветра предельного значения включается световая и звуковая сигнализация «Предельная скорость».

- При длительности порыва ветра, превышающего время задержки, включается сигнализация «Опасно» и срабатывает реле включения внешней нагрузки.


Датчик ветра анемометра АСЦ-3 устанавливается на открытом месте таким образом, чтобы обслуживаемый объект не создавал для датчика ветровой «тени». Блок контроля располагают в удобном для оператора положении.

Технические характеристики АСЦ-3

Параметры

Значения

Диапазон измерения скорости ветра, м/с

от 3 до 32

Диапазон установки порогов срабатывания в виде задания уставки предельной скорости ветра Vпр, м/с

от 10 до 32, с шагом 0,1 м/с

Предел допускаемой основной погрешности индикации и порога срабатывания по предельной скорости ветра, м/с, не более

±(0,5 + 0,05V), где V- измеренная скорость

Блок контроля обеспечивает цифровую индикацию скорости ветра с дискретностью отсчета, м/с

0,1

Количество знаков отсчета

3

Время задержки сигнала на срабатывание

от 0 до 10 секунд, регулируется

Габаритные размеры, мм:

- датчик скорости ветра

- блок контроля



Ø194х290

117х144х60

Масса, кг:

- датчик скорости ветра

- блок контроля



0,4

0,7

Климатическое исполнение:

- датчик

- блок контроля



У1 ГОСТ 15150-69

У2 ГОСТ 15150-69

Степень защиты:
- датчик
- блок контроля


IP54
IP51

Условия эксплуатации, °С:
- датчик
- блок контроля


-50…+55
-40…+55

Электрическое питание анемометра осуществляется по одному из вариантов, В:
- переменный ток
- постоянный ток




220±15%, 50 Гц
9…30

Ток нагрузки, А:
- переменный ток
- постоянный ток


до 3, 50 Гц
до 5

Потребляемая мощность, ВА, не более

3

Срок службы анемометра, лет, не менее

10

Комплект поставки анемометра АСЦ-3:

- Датчик ДСВ-2 (крыльчатка, труба, гайка, преобразователь, уплотнительная шайба).

- Блок контроля АСЦ-3.

- Кабель питания.

- Кабель датчика (длина оговаривается при заказе).

- Комплект ЗИП.

- Техническая документация.

Чтобы правильно подобрать сигнальный цифровой анемометр АСЦ-3, узнать стоимость АСЦ-3, купить цифровой анемометр АСЦ-3, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте aneroid@td-automatika.ru

Документация для АСЦ-3 анемометр сигнальный цифровой


> АСЦ-3 анемометр сигнальный цифровой. Паспорт (.pdf)
