Компас горно-геологический ГГК предназначен для ориентировочного определения элементов залегания выходов пластов горных пород, ориентирования на местности, проложения съемочных маршрутов, визирования и других работ в полевых условиях. Предназначен для работ при температуре -30°C...+50 °C и относительной влажности до 80% (при температуре +20°C).
Описание компаса ГГК

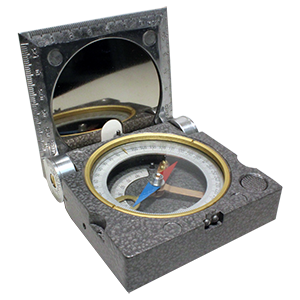

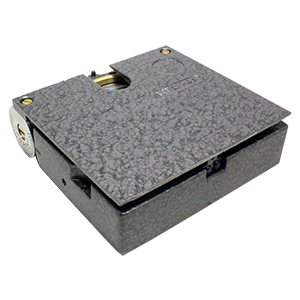

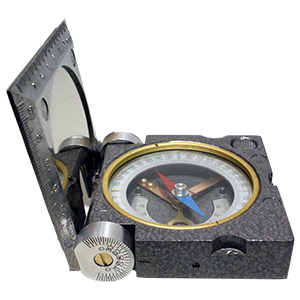

Компас состоит из корпуса и крышки с вырезом для визирования, выполненных из алюминиевого сплава. На внутренней стороне крышки установлено зеркало для снятия отсчетов при различных видах визирования. На корпусе имеется прорезь и мушка для горизонтального визирования на местности, а также барабан крышки, который служит для определения углов падения и направления падения горных обнажений.
В корпусе имеется установленная на ребро и заточенная стрелка, северный конец которой окрашен в синий цвет, южный - в красный. Для арретирования и разарретирования стрелки компас снабжен кнопкой, расположенной на верхней грани корпуса. Для использования компаса в качестве эклиметра служит отвес со шкалой. Разарретирование отвеса производится нажатием кнопки на нижней грани корпуса.
Для внесения поправки на магнитное склонение в корпус вмонтирована трибка. На верхней грани крышки нанесены масштабные линейки.
Технические характеристики горно-геологического компаса ГГК
|
Параметры
|
Значения
|
|
Число делений азимутального лимба компаса
|
180
|
|
Цена деления азимутального лимба компаса
|
2°
|
|
Предел определения отвесом углов наклона
|
0±90°
|
|
Цена деления шкалы эклиметра компаса
|
2°
|
|
Предел поворота крышки компаса
|
210°
|
|
Цена деления барабана крышки компаса
|
5°
|
|
Застой стрелки компаса не более
|
±1°
|
|
Застой отвеса эклиметра компаса не более
|
±1°
|
|
При отклонении корпуса компаса от вертикальной плоскости на 5-7°, не более
|
±2°
|
|
Эксцентриситет стрелки компаса не более ±2 град.
|
±2°
|
|
Габаритные размеры компаса не более
|
86×86×26 мм
|
|
Масса компаса с футляром должна быть не более
|
380 г
|
Комплект поставки:
- ГГК компас горно-геологический.

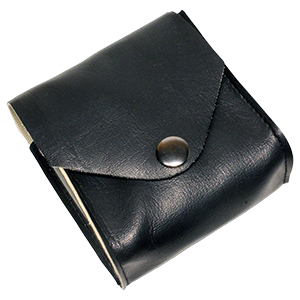

- Футляр.
- Эксплуатационная документация.
Документация для ГГК компас горно-геологический
> ГГК компас горно-геологический. Паспорт (.pdf)
