Барометр-Анероид. Характеристики. Виды.

Барометр – это измерительный прибор, который предназначается для определения давления атмосферного воздуха. Помимо метеорологического применения, барометр используется для экологического контроля (например, для аттестации рабочих мест) или в авиации (для определения высоты полета над уровнем моря).

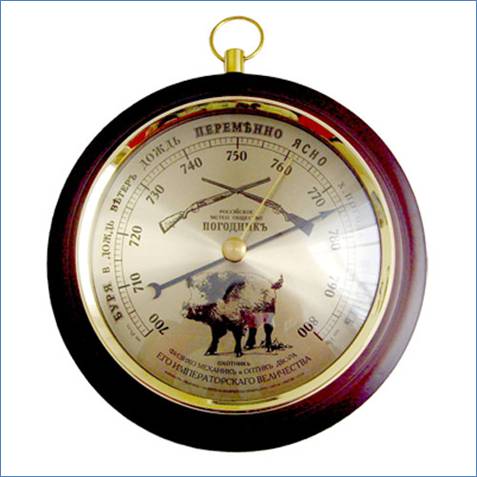

Рисунок 1. Барометр-анероид

Впервые, барометр был изобретён и описан в сочинении «Opera geometrica» в 1644 году ученым из Флоренции (Италия) Эванджелиста Торричелли. Это был жидкостный ртутный барометр, давление по которому измерялось по высоте ртутного (жидкостного) столба в трубке, запаянной сверху, а нижним концом помещенной в сосуд с ртутью (жидкостью). В день, когда Торричели проводил опыт со своим ртутным барометром, выдалась тихая солнечная погода, а столбик ртути остановился на отметке 760 мм. С тех пор, давление в 760 мм ртутного столба является нормальным. Ртутные и жидкостные барометры являются наиболее точными и до сих пор используются на метеорологических станциях. Их недостатком является хрупкость, небезопасность и большие размеры.

В 1844 г. французский инженер Люсьен Види, используя исследования немецкого математика и физика XVII в. Готфрида Вильгельма Лейбница, сконструировал принципиально новый, безжидкостный барометр, который был назван барометром-анероидом(от греч. "анерос" – не содержащий влаги). Барометры, построенные на основе барометра Л. Види, на данный момент, являются самими распространенными.

Вообще, барометры, в зависимости от принципа действия могут быть ртутными, жидкостными, анероидными или электронными.

- Жидкостный барометр – прибор, в котором используется принцип уравновешивания веса столба жидкости давлением атмосферы.

- Ртутный барометр – атмосферное давление, в котором, можно замерить по высоте ртутного столба на прикрепленной рядом шкале.

- Барометр-анероид – прибор, принцип действия которого основан на изменении размеров металлической коробки наполненной разреженным воздухом, под действием атмосферного давления. Такие барометры надежны и имеют небольшие размеры.

- Электронный барометр – данный вид барометров работает на принципе преобразования линейных размеров традиционной анероидной барокоробки в электрический сигнал и дальнейшей обработки этого сигнала микропроцессором. Если же, вместо анероидной коробки используется тензопреобразователь, то измеряемое давление воспринимается этим чувствительным элементом, преобразуется через его деформацию, в изменение электрического сопротивления тензорезисторов тензометрического преобразователя.

Однако, поскольку тема данной статьи «Барометр-Анероид», вернемся к данному виду приборов для измерения давления и рассмотрим их более подробно.

Итак, Барометр-анероид – это прибор, который предназначается для измерения атмосферного давления механическим способом. Конструктивно анероид состоит из круглой металлической (никель-серебряной или из закаленной стали) коробки с гофрированными (ребристыми) основаниями, в которой, путем откачивания воздуха, создано сильное разрежение, возвратной пружины, передаточного механизма и стрелки указателя. Под действием атмосферного давления: его повышения или понижения, коробка, соответственно, либо сжимается, либо разгибается. При этом, при сжатии сильфонной коробки верхняя прогибающаяся поверхность начинает тянуть прикрепленную к ней пружину вниз, а при понижении атмосферного давления, верхняя часть, наоборот, выгибается и толкает пружину вверх. К возвратной пружине, при помощи передаточного механизма, прикреплена стрелка указателя, которая двигается по шкале, проградуированной в соответствии с показаниями ртутного барометра (Рисунок 2). Стоит отметить, что обычно, на практике, применяется несколько (до 10 шт.) последовательно соединенных тонкостенных гофрированных коробок с разряжением, что увеличивает амплитуду хождения стрелки по шкале.

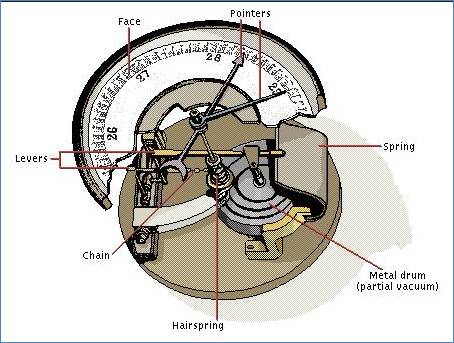

Рисунок 2. Устройство Барометра-анероида.

Барометры-анероиды, благодаря малым размерам и отсутствию жидкости в конструкции, наиболее удобны и портативны; они широко применяются на практике.

К сожалению, барометры подвержены влиянию температуры окружающей среды и изменению упругости пружин с течением времени. Поэтому, современные барометры-анероиды оборудованы дугообразным термометром, или, так называемым компенсатором, который предназначается для внесения поправки показаний прибора на температуру.

Вообще, для получения истинного значения атмосферного давления, показания барометра-анероида нуждаются в различных поправках, определяемых сравнением с ртутным барометром. Выделяют три поправки к анероидам:

- поправка на шкалу — данная поправка зависит от того, насколько неравномерно барометр-анероид реагирует на изменение давления на различных участках шкалы,

- поправка на температуру — обуславливается зависимостью между температурой и упругостью анероидных гофрированной коробки и пружины,

- поправка добавочная - обуславливается изменением, по прошествии времени, упругости анероидных гофрированной коробки и пружины.

Корпус барометра-анероида, обычно, изготавливается из ценных пород дерева, таких как: орех, дуб, бук, вишня или красное дерево. Такие барометры уже не просто приборы измерения атмосферного давления, а предметы интерьера. Однако, для удешевления всей конструкции, и придания большей практичности, корпус анероида может быть изготовлен из пластика или металла.

Барометры-анероиды представлены моделями:

- БАММ-1 – барометр, который предназначается для измерения атмосферного давления в наземных условиях и в помещениях. Внесен в Госреестр Средств Измерений РФ, поэтому может быть использован для проведения аттестаций рабочих мест.

- М-67 – наиболее точный и неприхотливый барометр. Благодаря своим конструкционным особенностям способен работать при температурах от -10 до +50 ^оС (рисунок 3).

- М-110 – барометр промышленного применения, внесенный в Госреестр средств измерения.

- ББ-0,5М – бытовой барометр настенного размещения. Прекрасно подходит для ориентировочных измерений за атмосферным давлением.

- БР-52 – школьный барометр-анероид, применяемый в качестве учебного пособия и для проведения опытов.

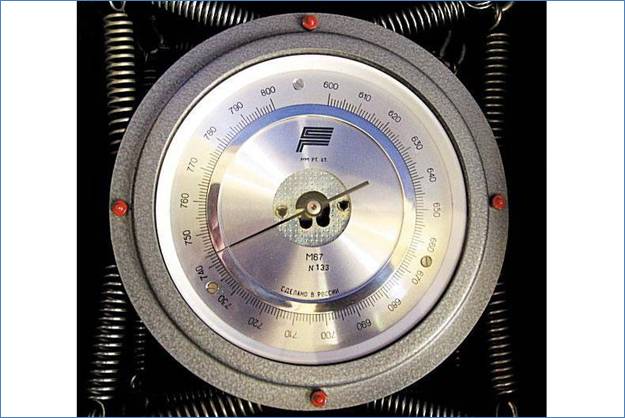

Рисунок 3. Барометр модели М67.

Для проведения более точных или более длительных измерений, а также для поверки смежных приборов на метеостанциях, метеопостах и лабораториях используются другие приборы. Они могут быть как цифровыми, так и механическими. Например, барометр БОП-1М являясь образцовым переносным барометром, как эталонное средство измерения, предназначается для поверки барометров различных конструкций и приборов общепромышленного назначения, измеряющих атмосферное давление.

БРС-1М – барометр рабочий сетевой, предназначается для точного определения абсолютного давления воздуха, имеет цифровой интерфейс RS232 для подключения к компьютеру.

Метеорологический барограф М-22А – прибор, который предназначается для определения и графической регистрации величин атмосферного давления как внутри, так и снаружи помещения, за определенный промежуток времени (Рисунок 4.).

Рисунок 4. Барограф М-22А

Автоматизированный цифровой барометр МД-20 используется на метеостанциях для долговременного измерения атмосферного давления с возможностью передачи результатов измерения на компьютер.
