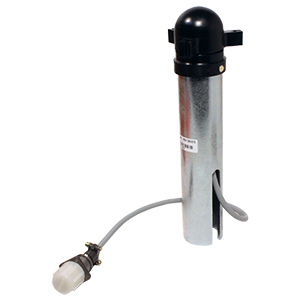

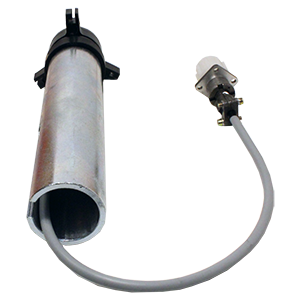

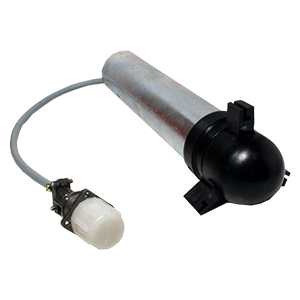

Преобразователь скорости ветра МС1 предназначен для измерения скорости ветрового потока. Применяется в составе приборов безопасности грузоподъемных кранов, автолестниц и автогидроподъемников для измерения скорости ветра и определения опасных ветровых порывов.
Датчик модификации МС1-И13 по присоединительным размерам и электрическим сигналам взаимозаменяем с датчиком скорости ветра ДСВ-2 анемометра АСЦ-3.
Особенности преобразователя скорости ветра МС1:
- крепление на неподвижное основание;
- корпус и крыльчатка из армамида;
- четырехсекундное усреднение результатов измерения;
- модификации с цифровым или импульсным интерфейсом
Технические характеристики преобразователей скорости ветра МС1
|
Параметры
|
Значения
|
|
Диапазон измерения, м/с
|
от 1,5 до 32
|
|
Погрешность измерения, м/с, не более
|
±(1+0,1 V), где V — измеряемое значение скорости ветра
|
|
Выходной сигнал:
модификации МС1-Р11, МС1-Р13
модификации МС1-И11, МС1-И13
|
RBus
импульсный (0 – 32 Гц)
|
|
Электрическое соединение:
модификации МС1-Р11, МС1-И11
модификации МС1-Р13, МС1-И13
|
вилка AMP Superseal 1,5 (4 контакта)
разъем 2РМ14БПН4Ш1В1
|
|
Напряжение питания, В
|
от 10 до 32
|
|
Диапазон температур, °C:
рабочих
предельных
|
-40…+55
-50…+65
|
|
Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96
|
IP55
|
|
Допустимые вибрационные нагрузки, не более:
максимальное ускорение, м/с2
в диапазоне частот, Гц
|
50
от 50 до 250
|
|
Допустимые ударные нагрузки, м/с2, не более
|
100
|
|
Габаритные размеры (без крепления), мм, не более
|
161 × 64
|
|
Масса датчика, кг, не более
|
0,6
|

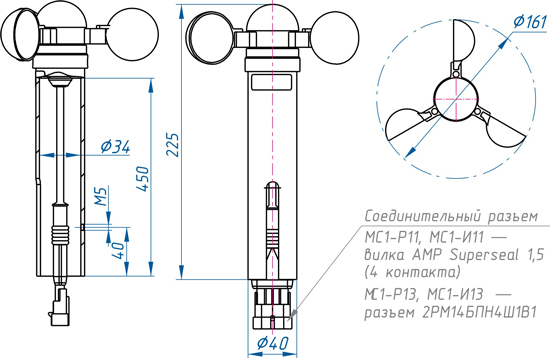

Габаритные и присоединительные размеры

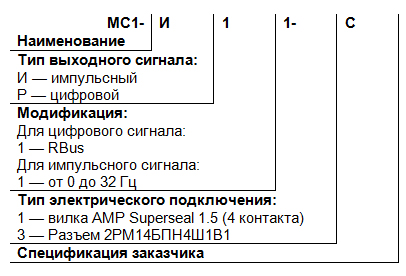

Структура обозначения преобразователей МС1
|
МС1-
|
И
|
1
|
1-
|
С
|
|
Модель
|
|
|
|
|
|
Тип выходного сигнала:
И – частотный
Р – цифровой
|
|
|
|
|
Модификация:
Для цифрового сигнала: 1 – RBus
Для импульсного сигнала: 1 – от 0 до 32 Гц
|
|
|
|
Тип электрического подключения:
1 – вилка AMP Superseal 1.5 (4 контакта)
3 – Разъем 2РМ14БПН4Ш1В1
|
|
|
Спецификация заказчика
|
